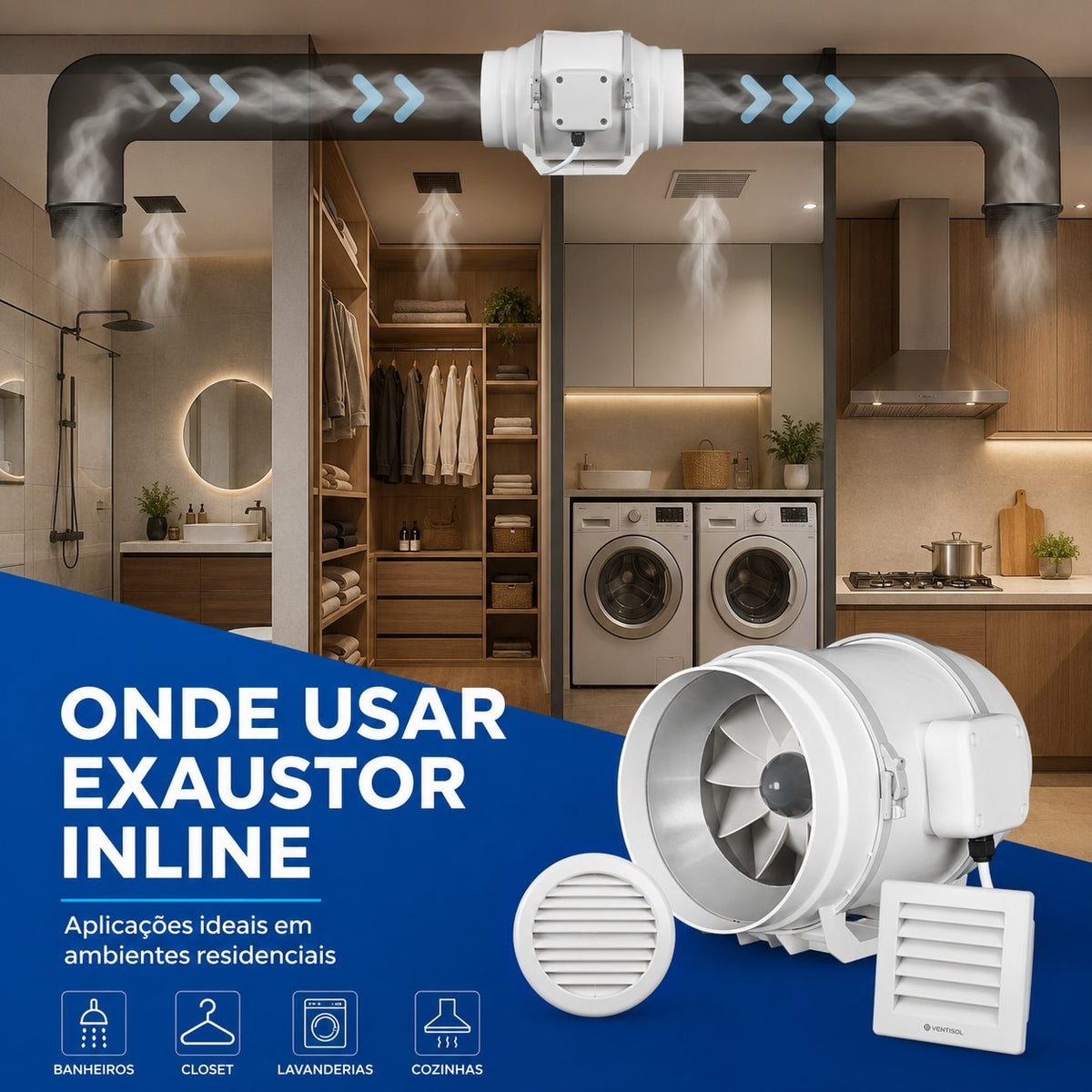

O exaustor inline é instalado no meio do duto, normalmente dentro do forro, entre a grelha que capta o ar no ambiente e a saída externa. Por ficar escondido, a instalação exige um pouco mais de planejamento do que a de um exaustor de parede — mas é simples quando se segue a ordem certa. Se ainda está escolhendo o modelo, veja antes a página de exaustor inline; este artigo é sobre a instalação.
O que você vai precisar
- Exaustor inline no diâmetro do duto (100, 150 ou 200 mm).
- Duto flexível de alumínio no mesmo diâmetro, em metragem suficiente para os dois trechos (captação e descarga).
- Grelha ou difusor para o ponto de captação no ambiente.
- Grelha externa ou chapéu de telhado para a saída.
- Abraçadeiras, fita aluminizada, suportes ou cinta para fixação, e ponto de energia no forro.
Um kit de renovação de ar inline já reúne essas peças no diâmetro certo.
Passo 1 — Defina o trajeto do duto
Comece pela saída: por onde o ar vai sair do imóvel? Fachada, telhado ou shaft de ventilação. A partir dela, trace o caminho até o ponto de captação com o menor número de curvas possível — cada curva de 90° equivale a mais de um metro de duto reto em perda de vazão. Evite trechos que suban e desçam; o duto deve ter leve inclinação para fora, para que eventual condensação escorra para a saída, não para o exaustor.
Passo 2 — Posicione o exaustor
O equipamento deve ficar em um ponto do forro acessível para manutenção (perto de um alçapão ou de uma luminária removível) e, de preferência, mais próximo da saída do que da captação — assim o ruído do motor fica mais longe do ambiente. Respeite a seta de sentido do fluxo marcada no corpo do aparelho.
Passo 3 — Fixe sem transmitir vibração
Use os suportes do próprio exaustor ou cintas, fixados na laje ou em uma estrutura firme — nunca apoiado diretamente sobre placas de gesso, que amplificam a vibração. Um pedaço de borracha entre o suporte e a estrutura reduz ainda mais o ruído transmitido.
Passo 4 — Conecte os dutos
Encaixe o duto sobre o bocal do exaustor, prenda com abraçadeira e vede a emenda com fita aluminizada. Estique o duto flexível: duto enrugado ou com folga aumenta muito a perda de carga. Faça o mesmo nas conexões com a grelha de captação e com a saída externa.
Passo 5 — Ligação elétrica
Os modelos inline da Tecnolatina são 220 V. O acionamento mais comum é junto com o interruptor da luz do ambiente; em áreas técnicas e closets, um interruptor próprio ou um temporizador. A ligação deve ser feita por profissional habilitado, com o circuito desligado.
Passo 6 — Teste
Ligue o aparelho e coloque uma folha de papel junto à grelha de captação: ela deve ser puxada com firmeza. Verifique na saída externa se o ar está saindo. Se a vazão parecer fraca, procure duto amassado, curva fechada ou emenda com vazamento.
Erros comuns
- Descarregar o ar dentro do forro em vez de para fora — espalha umidade e mofo na laje.
- Usar duto de diâmetro menor que o do exaustor "porque coube melhor".
- Deixar o equipamento sem acesso: a limpeza do rotor a cada um ou dois anos mantém a vazão.
- Instalar a grelha externa sem proteção contra chuva e retorno de ar.
Precisa de ajuda para dimensionar o duto ou escolher entre TC100, TC150 e TC200? A calculadora de ventilação monta o kit, ou fale com um especialista.
